转载——SysTick中断优先级

原文链接:https://www.cnblogs.com/Rainingday/p/14648048.html

查看stm32的SysTick中断的优先级,比外设中断优先级高吗?

默认SysTick中断优先级

 1 //core_cm4.h
 2
 3 __STATIC_INLINE uint32_t SysTick_Config(uint32_t ticks)
 4 {
 5   if ((ticks - 1UL) > SysTick_LOAD_RELOAD_Msk) { return (1UL); }    /* Reload value impossible */
 6
 7   SysTick->LOAD  = (uint32_t)(ticks - 1UL);                         /* set reload register */
 8   NVIC_SetPriority (SysTick_IRQn, (1UL << __NVIC_PRIO_BITS) - 1UL); /* set Priority for Systick Interrupt */
 9   SysTick->VAL   = 0UL;                                             /* Load the SysTick Counter Value */
10   SysTick->CTRL  = SysTick_CTRL_CLKSOURCE_Msk |
11                    SysTick_CTRL_TICKINT_Msk   |
12                    SysTick_CTRL_ENABLE_Msk;                         /* Enable SysTick IRQ and SysTick Timer */
13   return (0UL);                                                     /* Function successful */
14 }

第8行设置了SysTick中断的优先级,

#define __NVIC_PRIO_BITS          4       /*!< STM32F4XX uses 4 Bits for the Priority Levels */

在看NVIC_SetPriority函数:NVIC_SetPriority对中断分了类,分内核中断和外设中断,内核外设中断枚举值小于0,普通外设>=0。其中,SysTick_IRQn = -1。

1 __STATIC_INLINE void NVIC_SetPriority(IRQn_Type IRQn, uint32_t priority)
2 {
3   if((int32_t)IRQn < 0) {
4     SCB->SHP[(((uint32_t)(int32_t)IRQn) & 0xFUL)-4UL] = (uint8_t)((priority << (8 - __NVIC_PRIO_BITS)) & (uint32_t)0xFFUL);
5   }
6   else {
7     NVIC->IP[((uint32_t)(int32_t)IRQn)]               = (uint8_t)((priority << (8 - __NVIC_PRIO_BITS)) & (uint32_t)0xFFUL);
8   }
9 }

因为SysTick属于内核外设,跟普通外设的中断优先级有些区别,并没有抢占优先级和子优先级的说法。在STM32F4中,内核外设的中断优先级由内核SCB这个外设的寄存器:SHPRx(x=1.2.3)来配置。有关SHPRx寄存器的详细描述可参考《Cortex-M4内核编程手册》4.4.8章节。下面我们简单介绍下这个寄存器。

 SPRH1-SPRH3是一个32位的寄存器,但是只能通过字节访问,每8个字段控制着一个内核外设的中断优先级的配置。在STM32F4中,只有位7:4这高四位有效,低四位没有用到,所以内核外设的中断优先级可编程为:0~15,只有16个可编程优先级,数值越小,优先级越高。如果软件优先级配置相同,那就根据他们在中断向量表里面的位置编号来决定优先级大小,编号越小,优先级越高。

 在SysTick_Config中,配置优先级为(1UL << __NVIC_PRIO_BITS) – 1UL),其中宏__NVIC_PRIO_BITS为4,那计算结果就等于15,可以看出SysTick此时设置的优先级在内核外设中是最低的。

SysTick和外设中断的优先级大小

但是,问题来了,如果我同时使用了systick和片上外设呢?而且片上外设也刚好需要使用中断,那systick的中断优先级跟外设的中断优先级怎么设置?会不会因为systick是内核里面的外设,所以它的中断优先级就一定比内核之外的外设的优先级高?

从《STM32中断应用概览》这章我们知道,外设在设置中断优先级的时候,首先要分组,然后设置抢占优先级和子优先级。而systick这类内核的外设在配置的时候,只需要配置一个寄存器即可,取值范围为0~15。既然配置方法不同,那如何区分两者的优先级?下面举例说明。
比如配置一个外设的中断优先级分组为2,抢占优先级为1,子优先级也为1,systick的优先级为固件库默认配置的15。当我们比较内核外设和片上外设的中断优先级的时候,我们只需要抓住NVIC的中断优先级分组不仅对片上外设有效,同样对内核的外设也有效。我们把systick的优先级15转换成二进制值就是1111(0b),又因为NVIC的优先级分组2,
那么前两位的11(0b)就是3,后两位的11(0b)也是3。无论从抢占还是子优先级都比我们设定的外设的优先级低。

如果当两个的软件优先级都配置成一样,那么就比较他们在中断向量表中的硬件编号,编号越小,优先级越高。

设置Jlink ob序列号

参考链接:https://blog.csdn.net/zhuoqingjoking97298/article/details/136064998

目前在网上找到的Jlink ob固件有两个,一个是旧版固件LED灯可以正常显示,但是使用时会提示固件升级;另一个新版固件LED灯没有指示,使用时不会提示固件升级。

先安装Jlink 6.14以前的版本,此版本支持写入SN。然后在Jlink Command输入以下命令写入SN,并添加相关功能:

在JLINK的command下依次运行如下命令 (*注意区分大小写*)
Exec SetSN=XXXXXXXX ;添加SN
Exec AddFeature GDB ;添加GDB
Exec AddFeature RDI ;添加RDI
Exec AddFeature FlashBP ;添加FlashBP
Exec AddFeature FlashDL ;添加FlashDL
Exec AddFeature JFlash ;添加JFlash
Exec AddFeature RDDI ;添加RDDI

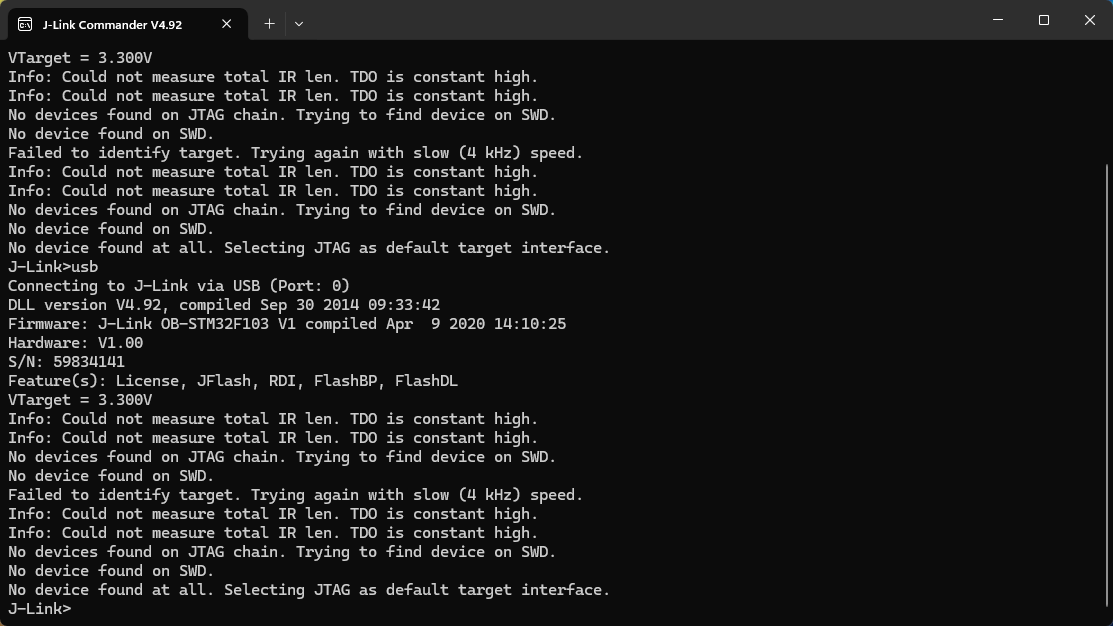

在J-Link Commander 窗口依次输入以上命令回车确定,每个会出现OK,即添加激活成功,其中SN码任意。
例如:
Exec SetSN=26932585 回车
Exec AddFeature GDB
Exec AddFeature RDI
Exec AddFeature FlashBP
Exec AddFeature FlashDL
Exec AddFeature JFlash

转载——推挽与开漏输出

原文链接:https://wiki-power.com/%E6%8E%A8%E6%8C%BD%E4%B8%8E%E5%BC%80%E6%BC%8F%E8%BE%93%E5%87%BA/

一般来说,微控制器的引脚都会有一个驱动电路,可以配置不同类型的数字和模拟电路接口。输出模式一般会有推挽与开漏输出。

推挽输出

推挽输出(Push-Pull Output),故名思意能输出两种电平,一种是推(拉电流,输出高电平),一种是挽(灌电流,输出低电平)。推挽输出可以使用一对开关来实现,在芯片中一般使用晶体管 / 场效应管。

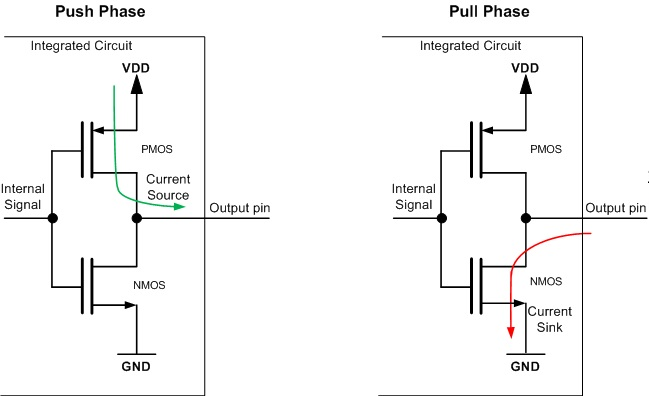

如图,分别是推和挽,详细过程是:

  • 推:当输入信号为低电平时,P-MOS 导通,电流从 VDD 经过它到输出引脚。此时 N-MOS 截止。
  • 挽:当输入信号为高电平时,N-MOS 导通,电流从输出引脚经过它到 GND。此时 P-MOS 截止。

继续阅读

普冉MCU在MDK使用Jlink下载报错


普冉MCU在MDK中选择Jlink下载时,出现如上提示。

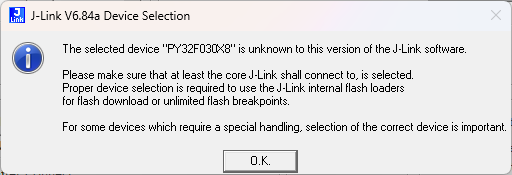

配置好Jlink后,下载程序会提示“***JLink Error: ARM7 is not supported via SWD”,选择的MCU类型为ARM7,不支持SWD模式。

解决此问题需要手动修改MDK工程目录下面的JLinkSettings.ini文件,修改内容如下

Override = 1
Device="Cortex-M0"

修改完成后,使用Jlink下载程序正常

转载——CH579(M0内核)中断向量表偏移处理

原文链接:https://blog.csdn.net/xxdx_admin/article/details/122369753

通常情况下,为了产品后续的升级,程序都会分为两部分Bootloader+App,因为有两个程序,所以需要对中断向量表进行处理,否则,当程序已经跳转到app中运行,当中断产生的时候,响应函数仍然是Bootloader的中断函数,而不是app的
在STM32F103 F3内核上是可以配置寄存器SCB->VTOR设置中断向量表偏移,CH579是M0内核,并不支持这样操作,中断向量表位置固定在(地址0x00000000)位置上

解决思路:

  1. 将中断向量表重映射到RAM(内存)
  2. 根据当前运行程序将FLASH中的向量表拷贝到RAM中

解决步骤

  1. 将地址0x00000000的中断向量表中的全部中断函数都设置为同一个函数,用于映射
  2. 编写映射函数
  3. 修改RAM配置信息
  4. 根据前当前运行的程序拷贝中断向量表到RAM

继续阅读

华大M0中断向量重映射

参考链接:
https://blog.csdn.net/pilihuo182175954/article/details/124856479
https://blog.csdn.net/qq_58099085/article/details/131813593
https://bbs.21ic.com/icview-3214976-1-1.html
https://blog.csdn.net/weixin_38848977/article/details/72523561
https://shatang.github.io/2020/08/12/M0%E7%9A%84%E4%B8%AD%E6%96%AD%E5%90%91%E9%87%8F%E8%A1%A8%E9%87%8D%E6%98%A0%E5%B0%84/

方法一,华大M0内核的CPU内核为M0+,支持中断向量偏移寄存器。根据华大官方IAP例程,修改SCB->VTOR寄存器即可

方法二、直接在Boot程序的中断向量函数跳转到APP的中断函数。参考链接1、2

方法三、参考STM32F0把中断向量表映射到内存上华大MCU不支持此方法

继续阅读

转载——stm32下了解全局变量、局部变量、堆、栈

原文链接:https://blog.csdn.net/uvyou/article/details/110497207

对分区的了解
在一个STM32程序代码中,从内存高地址到内存低地址,依次分布着栈区、堆区、全局区(静态区)、常量区、代码区,其中全局区中高地址分布着.bss段,低地址分布着.data段,其分布图如下: 继续阅读

转载——STM32 内存分配解析及变量的存储位置

原文链接:https://cloud.tencent.com/developer/article/1663070

内存映射

在一些桌面程序中,整个内存映射是通过虚拟内存来进行管理的,使用一种称为内存管理单元(MMU)的硬件结构来将程序的内存映射到物理RAM。在对于 RAM 紧缺的嵌入式系统中,是缺少 MMU 内存管理单元的。因此在一些嵌入式系统中,比如常用的 STM32 来讲,内存映射被划分为闪存段(也被称为Flash,用于存储代码和只读数据)和RAM段,用于存储读写数据。

STM32 的 Flash 和 RAM 地址范围

笔者标题所说的内存是指 STM32 的 Flash 和 RAM,下图是 ARM Cortex M3 的地址映射图:

从图中我们可以看到 RAM 地址是从 0x2000 0000 开始的,Flash地址是从 0x0800 0000 开始的,笔者将在下文中着重对这两部分进行剖析。

继续阅读
